全自动锡膏印刷机质量鉴定_全自动锡膏印刷机常见质量问题

一、鉴定背景

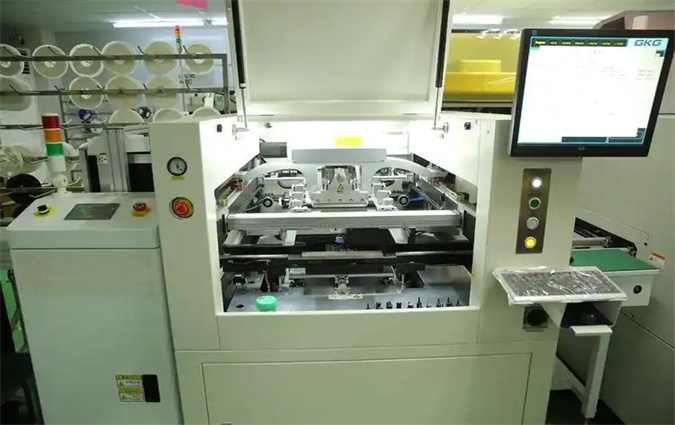

全自动锡膏印刷机是 SMT 表面贴装产线核心精密设备，依靠视觉对位系统、伺服运动平台、刮刀印刷机构，将锡膏精准转移至 PCB 焊盘，广泛用于汽车电子、通信、消费电子等电路板制造行业。设备印刷精度、重复定位精度直接决定后续贴片、回流焊接的产品良率。

设备采购投产之后，买卖双方经常产生质量争议：设备出现印刷偏移、锡膏少锡 / 多锡、桥连、拉尖、Mark 识别不稳定、连续生产良率不达标等问题。争议焦点集中在：故障是设备本身制造、装配、控制系统固有缺陷，还是 PCB 板材、钢网、锡膏物料、操作人员参数设置、日常维保缺失等工艺与使用因素造成。

锡膏印刷缺陷成因耦合性极强，单纯依靠产线运维人员难以区分设备本体质量缺陷与工艺物料问题。在商事合同纠纷、仲裁、诉讼案件中，需要第三方质量鉴定机构开展系统性检验、印刷试验，客观划分责任边界。全自动锡膏印刷机质量鉴定的难点，就是剥离物料、工艺干扰，验证设备本体的定位精度、视觉识别、运动稳定性是否满足合同及标准要求。

二、鉴定范围

鉴定标的为全自动锡膏印刷机整机。鉴定范围包含机架、PCB 输送定位机构、钢网夹持机构、刮刀印刷单元、视觉对位系统、伺服运动控制系统、底部擦拭机构、工控与安全保护系统；不含上下游接驳贴片机、回流焊设备、定制钢网、锡膏耗材、SPI 检测设备。

1. 机械主体部分：机架、X/Y/Z/θ 运动平台、PCB 传输导轨、支撑顶块、刮刀组件、钢网夹紧机构，核查装配间隙、运动卡顿、刚性不足、磨损变形；

2. 视觉对位系统：工业相机、光源、图像识别算法、Mark 点识别模块，检验识别稳定性、对位精度；

3. 伺服电控系统：伺服电机、驱动器、运动控制卡、工控主机、传感器，检查运动重复精度、参数闭环控制、报警逻辑；

4. 印刷执行单元：刮刀升降机构、压力控制系统、底部擦拭机构，验证刮刀压力控制、脱模动作稳定性；

5. 安全防护部件：安全门联锁、急停按钮、声光报警装置；

6. 资料核查范围：购销合同、技术协议、出厂合格证、设备说明书、出厂检测报告、设备运行日志、维保记录、不良品台账。

三、鉴定标准

鉴定工作遵循国家通用机械安全标准、电子装备相关规范以及委托双方约定技术文件，主要依据：

1. GB/T 45287《锡膏印刷设备通用技术条件》；

2. GB/T 5226.1《机械电气安全 机械电气设备 第 1 部分：通用技术条件》；

3. GB/T 40045《包装机械 通用技术条件》；

4. GB 2894《安全标志及其使用导则》；

5. 案涉设备购销合同、技术协议、原厂图纸、使用说明书、出厂性能检测报告。

质量判定核心准则：设备定位精度、重复印刷精度、Mark 识别能力、连续运行稳定性是否达到合同与标准指标；机械装配、伺服驱动、视觉系统是否存在制造或装配缺陷；安全联锁、急停保护功能是否可靠；缺陷根源是否属于设备出厂固有问题，而非锡膏、钢网、PCB、操作参数、维保不到位等外部因素。

四、鉴定方法

采用资料溯源核查、外观检验、几何测量、空载运行试验、负载印刷试验、视觉精度检测相结合的综合鉴定方法。

1. 资料核查法：收集合同、技术协议、出厂检验报告、故障与维保记录，梳理双方约定性能指标，还原设备使用历史，初步锁定争议方向；

2. 外观与装配检验：目视结合工具检查机架、导轨、钢网夹具、刮刀组件，检查装配错位、磨损、松动、异响；检查电气接线、安全防护完整性；

3. 几何与运动精度检测：使用高精度量具检测平台运动间隙、导轨平行度、定位重复误差；

4. 电气安全检测：绝缘、接地电阻测试，验证急停、安全门联锁等保护功能有效性；

5. 空载试运行试验：不使用锡膏，整机空载连续运行，测试 PCB 输送、钢网夹持、刮刀运动、视觉 Mark 识别，排查运动卡顿、识别丢点、伺服抖动等问题；

6. 负载印刷验证试验：采用统一标准 PCB、标准钢网、同批次合格锡膏，在固定工艺参数下开展批量印刷试验，借助 3D 锡膏检测仪检测锡膏沉积量、印刷偏移、少锡、桥连、拉尖等缺陷，统计印刷一致性与良率；

7. 综合机理研判：汇总全部检测数据，对比标准及合同指标，区分设备本体缺陷、物料工艺因素、操作维保因素，形成质量鉴定意见。

五、常见质量问题汇总

1. 印刷对位偏移：PCB 与钢网对位偏差超标，Mark 点识别不稳定，间歇性识别失败，多由视觉系统标定缺陷、运动平台间隙过大、钢网夹持机构松动造成；

2. 锡膏少锡 / 漏印：焊盘锡膏沉积量不足，细间距 BGA、01005 元件焊盘尤为突出，诱因包含刮刀压力控制不稳、脱模机构动作异常、Z 轴平台精度不足；

3. 锡膏桥连、拉尖：相邻焊盘锡膏粘连，锡膏边缘拖尾，常因为刮刀压力闭环控制失效、运动平台重复精度差；

4. 运动机构抖动异响：X/Y/θ 轴伺服响应异常、导轨磨损、联轴器装配不良，造成印刷一致性差；

5. 底部擦拭机构失效：擦拭不完全，钢网底部残留锡膏，持续引入批量印刷不良；

6. 电气与联锁故障：传感器信号误报、安全门联锁失效、工控程序异常停机，生产中断。

六、鉴定流程

1. 委托受理阶段：接收鉴定委托书，明确鉴定事项、标的、鉴定目的；审查委托资料，评估现场试验条件；签订鉴定委托协议，组建鉴定专家组，编制鉴定实施方案。

2. 资料预审阶段：收集全套技术档案，研读合同约定精度指标，梳理故障发生过程，确定重点检测项目，准备标准 PCB、钢网、锡膏等试验耗材。

3. 现场实施鉴定：鉴定人员到达现场，核对设备铭牌编号；开展外观、几何尺寸、电气安全检测；依次实施空载、负载印刷试验，采集印刷精度、良率数据，拍摄影像资料，填写现场勘查记录，在场相关人员见证确认。现场试验条件不满足时，可中止鉴定并书面告知委托方。

4. 数据汇总与缺陷分析：整理原始检测记录，对比标准、合同约定参数，开展故障机理分析，区分固有质量缺陷和工艺、物料、使用因素；专家组内部会商，存在技术分歧时组织专家论证，形成初步鉴定意见。

5. 鉴定报告编制与审核：撰写鉴定文书，载明设备概况、检验数据、缺陷机理分析、鉴定结论；经校核、技术负责人审批，加盖鉴定机构印章，出具正式鉴定报告。

6. 报告交付与档案归档：向委托方移交鉴定报告；委托书、现场记录、影像资料、检测原始数据等资料统一归档留存，完成鉴定闭环。

七、案例展示

案例概况

某电子制造企业向设备厂商采购一台全自动锡膏印刷机，设备上线后持续出现 PCB 印刷偏移、细间距焊盘少锡缺陷，批量生产良率远达不到技术协议约定标准。双方产生争议：采购方认为设备视觉对位与运动平台存在制造缺陷；供货方主张不良是客户选用钢网、锡膏、PCB 板材不匹配，属于工艺使用问题。委托第三方开展全自动锡膏印刷机质量鉴定。

鉴定实施

鉴定组首先查阅购销合同、技术协议、出厂报告、产线不良记录；现场核查设备外观、机械装配、电气安全；空载试验发现设备 θ 轴旋转存在间隙，视觉系统 Mark 识别重复性波动较大；采用鉴定组统一提供的标准 PCB、标准钢网、合格锡膏开展负载印刷试验，多次印刷后，对位偏移量、锡膏体积变异系数超出合同约定指标。拆解检查发现，设备运动平台装配预紧不足，视觉对位算法标定存在缺陷，属于出厂装配与程序调试问题；更换合格锡膏与标准钢网后，印刷不良现象依然存在，排除物料为主要诱因。

鉴定结论

案涉全自动锡膏印刷机运动平台装配质量缺陷、视觉对位系统标定不合格，属于设备出厂固有质量问题，是造成印刷偏移、少锡、良率不达标的主要原因。钢网、锡膏等物料属于次要影响因素。鉴定报告作为民事诉讼证据，为案件质量责任划分提供技术支撑。

结语

全自动锡膏印刷机属于高精密 SMT 装备，印刷不良缺陷是设备、物料、工艺多因素耦合结果，不能仅凭产线不良现象直接判定设备不合格。质量鉴定需要隔离物料变量，在标准化试验条件下验证设备本体精度与稳定性，区分制造装配缺陷和外部工艺因素。全自动锡膏印刷机质量鉴定，在电子装备商事纠纷处理、产线设备质量风险管控领域，是不可或缺的专业技术支撑。
