膜式压缩机质量鉴定_膜式压缩机常见质量问题

一、鉴定背景

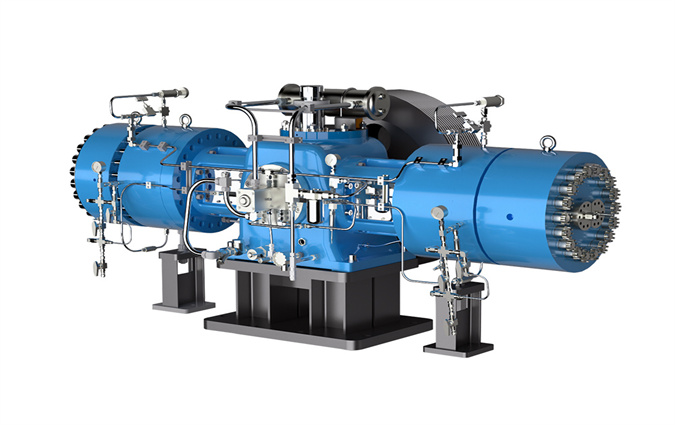

膜式压缩机（隔膜压缩机）属于无油高压工艺压缩机，依靠金属膜片往复变形完成气体压缩，压缩介质不受油污染，广泛应用于高纯气体、氢气、特种化工气体增压场景。设备属于高压精密特种设备，膜头组件、液压系统、气路密封为核心薄弱环节，设备购置与运维成本较高。

设备投入运行后，买卖双方经常出现质量争议：设备出现排气量不足、膜片早期破裂、液压系统渗漏、振动噪声超标、压力不稳等故障。争议焦点集中于：故障是设备出厂制造缺陷、装配工艺缺陷，还是介质杂质、操作参数设置不当、维保缺失、工况超出合同约定范围等使用因素导致。

由于膜式压缩机内部膜片属于封闭结构，普通运维人员难以直观判断缺陷根源，在商事仲裁、民事诉讼、合同履约纠纷中，需要第三方质量鉴定机构开展系统性检验与试验，区分固有质量缺陷和后期使用损伤，出具客观技术结论，作为责任划分、调解、裁判的技术证据。膜式压缩机质量鉴定的核心难点，就是识别隐蔽式缺陷，厘清膜片、液压系统、气阀等部件失效机理。

二、鉴定范围

鉴定标的为膜式压缩机整机，鉴定范围包含主机机械结构、膜头组件、液压驱动系统、气路系统、冷却系统、电气及安全监控系统；不含前端原料预处理装置、后端储气罐、外部管路配套工程。

1. 膜头组件：膜片、膜腔、配流盘、密封压圈，检查表面缺陷、装配精度、密封面损伤；

2. 液压系统：曲轴箱、补偿油泵、调压阀、液压管路、油缸及密封件，核查油路渗漏、油压波动、油液污染情况；

3. 气路系统：进排气阀、阀座、气体管路、密封接头，检测气体泄漏、阀片磨损卡滞；

4. 机械主体：电机、联轴器、曲轴连杆机构、机架与地脚结构，检测振动、异响、装配间隙；

5. 冷却与监测系统：冷却水路、压力 / 温度传感器、压力表、安全联锁装置；

6. 资料核查范围：购销合同、技术协议、出厂合格证、图纸、出厂试验报告、维保记录、故障台账、介质检测记录。

三、鉴定标准

鉴定工作依据现行机械行业标准、安全规范以及双方约定技术文件，主要依据：

1. JB/T 6905-2019《隔膜压缩机》；

2. T/CASME 473-2023《隔膜式压缩机》；

3. GB 22207《容积式空气压缩机 安全要求》；

4. GB/T 5773《容积式制冷剂压缩机性能试验方法》；

5. 设备购销合同、技术协议、原厂图纸、使用说明书、出厂检验报告。

质量判定核心准则：设备排气量、压力、振动、温升等性能指标是否满足合同及标准要求；膜腔、油路、气路是否存在渗漏；膜片、配流盘、气阀等关键零部件是否存在制造材质、加工、装配缺陷；安全保护、联锁装置功能是否可靠；故障是否属于设备出厂固有缺陷，而非介质污染、操作不当、维保缺失等外部因素造成。

四、鉴定方法

采用资料核查、外观检验、几何尺寸测量、无损检测、空载试运行、负载性能试验、理化检验相结合的综合鉴定方法。

1. 资料溯源核查法：收集全套合同、技术文件、维保及故障记录，梳理设备约定指标，还原设备使用历史，初步锁定故障方向；

2. 外观与宏观检验：目视结合放大镜检查膜腔密封面、管路、曲轴箱，查找渗漏痕迹、裂纹、变形、装配错位；

3. 几何尺寸与材质核验：使用量具检测密封平面平面度、螺栓预紧结构尺寸；必要时取样对膜片、阀片进行材质复核；

4. 无损检测：对膜腔、缸体等承压部件采用渗透、超声检测，探查表面及内部裂纹缺陷；

5. 空载试运行试验：不通入工艺气体，整机空载运行，检测电机、曲轴、液压系统动作，记录振动、噪声、油压稳定性；

6. 负载性能试验：在安全条件下，使用试验介质开展带载试验，测定排气量、进出口压力、温升，检测气路、油路泄漏情况，验证安全联锁动作；

7. 故障机理综合研判：汇总全部检测数据，开展失效分析，区分制造缺陷、安装调试问题、介质杂质、操作与维保不当等诱因，形成鉴定意见。

五、常见质量问题汇总

1. 膜片早期破损：膜片出现裂纹、穿孔，多由膜腔加工缺陷、装配受力不均、液压油含气、油压波动超标、介质固体颗粒冲刷导致；

2. 液压系统渗漏：曲轴箱、膜头密封位置漏油，油路内外互串，油压不稳定；

3. 排气量不足：气阀阀片磨损、卡阀，密封面加工缺陷，压缩容积不满足设计要求；

4. 振动与异响超标：机架装配偏差、联轴器对中不良、曲轴轴承磨损、地脚螺栓设计不足；

5. 监测仪表与联锁失效：压力、温度传感器不准，超压、膜片破损报警联锁无法正常触发；

6. 气路泄漏：气阀密封面缺陷、密封件装配不到位，高压气体外漏，存在安全风险。

六、鉴定流程

1. 委托受理阶段：接收鉴定委托书，明确鉴定事项、标的、鉴定目的；审查委托材料，评估现场试验安全可行性；签订委托协议，组建鉴定专家组，编制鉴定实施方案。

2. 资料预审阶段：收集全套技术档案，研读合同约定技术指标，梳理故障发生过程，识别重点检测部位，规划现场试验方案，评估高压试验安全风险。

3. 现场实施鉴定：鉴定人员抵达现场，核对设备铭牌编号；开展外观检查、尺寸测量、无损检测；依次实施空载、负载试验，采集压力、流量、振动、噪声数据，拍摄影像资料，填写现场勘查记录，相关在场人员见证签字。高压工况试验存在安全风险时，可暂停试验，书面告知委托方。

4. 数据汇总与失效分析：整理原始检测记录，对比标准、合同参数，开展故障机理分析，区分固有质量缺陷和使用因素；专家组内部会商，存在技术分歧时组织专家论证，形成初步鉴定意见。

5. 鉴定报告编制与审核：撰写鉴定文书，载明设备概况、检验数据、缺陷分析、失效原因、鉴定结论；经校核、技术负责人审批，加盖鉴定机构印章，出具正式鉴定报告。

6. 报告交付与档案归档：向委托方移交鉴定报告；委托书、现场记录、影像资料、检测原始数据等资料统一归档留存，完成鉴定闭环。

七、案例展示

案例概况

某化工企业向设备厂商采购一台膜式高纯气体压缩机，设备投入使用 3 个月内连续两次出现二级膜片破裂停机，同时伴随曲轴箱液压油渗漏。双方产生争议：采购方认为设备膜头存在制造缺陷；供货方主张膜片损坏是进气介质含有固体杂质导致，属于使用不当。委托第三方开展膜式压缩机质量鉴定。

鉴定实施

鉴定组首先查阅设备技术协议、维保记录、故障照片；现场对设备开展外观检查，发现膜腔密封面存在加工划痕，曲轴箱密封面装配间隙超标；拆解检查膜片破口形态，结合理化检测，膜片材质符合标准要求；对进气管道取样检测，介质内存在少量固体颗粒，但颗粒含量不足以在短时间内造成膜片穿孔。空载及负载试验发现，液压补偿系统调压精度不足，运行过程油压波动超出 JB/T 6905-2019 标准限值，油压冲击反复作用于膜片，造成膜片疲劳开裂；同时曲轴箱密封结构装配缺陷，引发液压油外泄。

鉴定结论

案涉膜式压缩机存在液压调压系统性能不达标、膜腔密封面加工缺陷、曲轴箱装配质量缺陷，属于设备出厂固有质量问题，是造成膜片早期破裂及油路渗漏的主要原因；介质杂质为次要影响因素。鉴定报告作为诉讼证据，为案件责任划分提供技术支撑。

八、结语

膜式压缩机属于高压无油特种压缩设备，质量缺陷隐蔽性强，膜片失效诱因复杂，不能仅凭故障现象直接判定责任归属。质量鉴定工作需要结合资料核查、现场试验、失效机理分析，综合区分制造、装配缺陷和介质、操作维保等外部因素。膜式压缩机质量鉴定，在化工、新能源气体装备商事纠纷处理、设备质量风险管控领域，是不可或缺的专业技术支撑。
