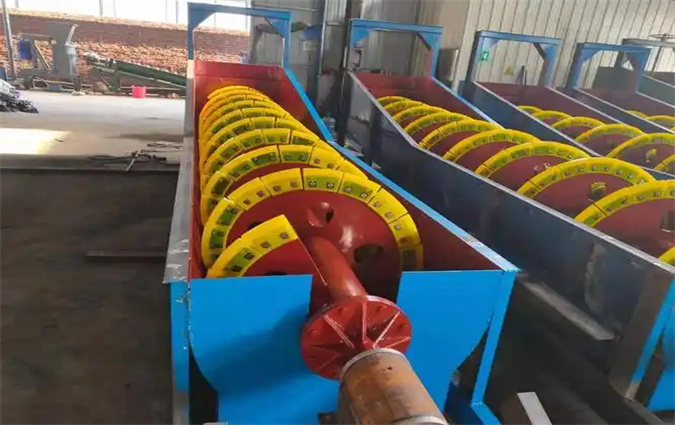

螺旋分级机是矿山选矿、砂石骨料、冶金化工、建材磨矿生产线的核心分级设备，常与球磨机配套组成闭路磨矿循环系统，依托螺旋旋转搅拌、重力沉降、水力分级原理，实现矿物颗粒粗细分离、尾矿洗选、物料粒度把控，具备处理量大、结构简单、运行稳定、适配性强的特点，直接决定磨矿产品粒度合格率、选矿回收率与整条生产线产能效益。作为长期在高粉尘、高湿、矿浆冲刷、重载冲击工况下运行的重型矿山设备，其结构强度、螺旋精度、传动稳定性、密封防护性能、分级工艺性能，直接影响选矿生产连续性与产品质量合规性。
当前国内矿山设备制造市场门槛参差不齐，大量非标低配、工艺简化、用材减配的螺旋分级机流入市场，设备普遍存在主轴材质不达标、螺旋叶片磨损过快、焊接工艺粗糙、传动系统配件劣质、密封结构缺陷、螺距与转速参数虚标等出厂质量问题。同时设备长期承受矿浆腐蚀、颗粒摩擦、间歇重载、负荷波动等作用，投用后极易出现分级精度不足、溢流跑粗、沉砂夹细、返砂堵塞、主轴异响振动、轴头进砂渗漏、叶片变形断裂、断轴停机等故障。
由于螺旋分级机故障成因复杂，既包含设备先天制造装配质量缺陷，也涵盖现场安装不当、工况超载、给料不均、维保缺失、操作不规范等后天因素，设备生产厂家、矿山企业、施工单位之间质量纠纷、理赔争议、设备验收矛盾频发。在此背景下，专业化、标准化的螺旋分级机质量鉴定，成为精准溯源设备缺陷、划分质量责任、排查安全隐患、解决行业纠纷的核心技术手段。
随着矿山行业绿色化、标准化、精细化生产升级，选矿工艺对物料粒度分级精度、磨矿循环稳定性、设备连续运行率的管控标准持续收紧，螺旋分级机作为磨矿闭路循环的关键设备，其设备质量与运行性能直接决定选矿成品合格率、资源回收率与企业生产成本。设备一旦出现质量缺陷，会引发产品粒度超标、磨矿效率下降、原料浪费、生产线非计划停工，严重时还会出现主轴断裂、设备卡死、过载烧毁电机等安全事故，给矿山企业造成重大经济损失与安全风险。
从行业制造现状来看，中小设备厂商为压缩生产成本，普遍存在严重的质量减配乱象：中空主轴采用劣质钢材、壁厚缩水，结构抗疲劳强度不足；螺旋叶片未做耐磨强化处理、厚度不达标，极易磨损变形；设备焊接未探伤、焊缝存在夹渣裂纹，重载运行易开裂；传动齿轮、轴承、减速机采用低配配件，承载能力不足；下部密封结构简化、防护设计缺失，无法抵御矿浆渗透；部分设备螺距、额定转速、处理量参数虚标，与实际工况严重不符。
从设备使用端来看，螺旋分级机工况恶劣、损耗速度快，行业通病集中凸显：长期给料不均、负荷波动大，导致返砂量失衡、设备振动剧烈；矿浆泥沙侵蚀、颗粒持续摩擦，加速叶片与轴头磨损；下部支座密封失效，频繁出现进砂卡顿、渗漏故障；运维保养不到位，齿轮缺油、轴承老化、螺栓松动引发传动故障。由于矿山企业缺乏专业设备检测与故障溯源能力，无法精准区分设备先天制造缺陷与后天使用损耗，导致大量质量纠纷长期无法解决，设备验收、故障整改、理赔追责缺乏权威依据。
为规范螺旋分级机设备制造、安装、运维全流程质量管控，破解故障溯源难、责任界定模糊、纠纷处置无依据的行业痛点，建立标准化的质量鉴定体系尤为重要。通过科学检测、工况复现、性能核验、专家评审，可精准定位质量缺陷根源、量化设备故障等级、明确各方责任，为设备进场验收、故障整改、纠纷仲裁、安全评估、设备报废提供权威技术支撑。
本次螺旋分级机质量鉴定覆盖高堰式、沉没式、单螺旋、双螺旋全系列主流机型，适配矿山磨矿、砂石分级、尾矿洗选全场景，涵盖设备结构材质、焊接工艺、螺旋总成、传动系统、密封防护、分级性能、安全运行全维度，适用于新机出厂验收、在用设备故障鉴定、质量纠纷仲裁、老旧设备残值评估、报废安全判定等场景，具体鉴定范围如下：
1. 主体结构与用材质量鉴定：核查设备槽体、机架、中空主轴、辐条支架的材质牌号、板材厚度、结构强度；检测主轴直线度、整体结构刚性，排查材质减配、壁厚不足、结构变形、主轴弯曲、壳体开裂等先天制造缺陷。
2. 螺旋总成质量鉴定：重点检测螺旋叶片材质、耐磨层工艺、叶片厚度、螺距精度、装配平整度；核验叶片焊接牢固度、磨损均匀度，排查叶片变形、开裂、磨损过快、螺距不达标、装配偏移等核心质量问题，判定螺旋搅拌与分级能力。
3. 传动系统质量鉴定：检测减速机、传动齿轮、轴承、联轴器、电机匹配性；实测传动运行噪音、振动幅值、轴承温升、负荷承载能力，排查齿轮磨损、啮合间隙超标、轴承劣质、传动打滑、动力不足、异响过热等故障缺陷。
4. 密封与防护系统鉴定：核验下部轴头密封、法兰密封、填料密封、防尘防水结构完整性；检测设备抗矿浆渗透、防进砂、防渗漏能力，排查密封工艺缺陷、防护失效导致的轴头进砂、卡顿磨损、矿浆渗漏等问题。
5. 工艺分级性能鉴定：实测设备额定处理量、螺旋转速、沉降效果、溢流粒度、沉砂纯度；核验设备抗跑粗、防夹细、防堵塞能力，排查分级精度不足、参数虚标、工况适配性差等性能缺陷。
6. 安装与运行稳定性鉴定：核查设备水平度、同轴度、装配间隙、地脚固定精度；检测设备空载、负载运行平稳性，排查安装偏移、装配错位、固定不牢引发的振动、跑偏、运行失衡等问题。
7. 安全与附属系统鉴定：检测设备过载保护、限位装置、润滑系统、升降机构有效性；核查设备电气安全、接地防护、运行联锁功能，排查安全配置缺失、防护失效、润滑系统缺陷等安全隐患。
螺旋分级机质量鉴定严格遵循矿山机械国标+行业专用技术规范+设备制造标准+选矿工艺验收准则的权威判定体系，所有检测项目、试验方法、合格阈值均对标现行有效标准，确保鉴定结果客观公正、合规权威、具备法律效力，核心执行标准如下：
1. 矿山机械通用标准：遵循GB/T 13306《标牌》、GB/T 13307《预包装产品设备通用技术规则》，规范设备出厂标识、制造工艺、通用质量要求。
2. 螺旋分级机专用技术条件：严格执行行业通用《螺旋分级机技术条件》，明确主轴直线度、叶片螺距偏差、传动间隙、振动噪音、温升指标、密封性能、分级精度的合格阈值，是设备制造质量判定核心依据。
3. 焊接与结构检测标准：依据GB/T 11345焊缝无损检测标准，判定设备主体焊缝、叶片焊接质量，杜绝虚焊、夹渣、未焊透、裂纹等隐性焊接缺陷。
4. 传动与机械运行标准：参照矿山机械传动系统检测规范，设备轴承温升≤40℃，空载运行无异常异响、剧烈振动，齿轮啮合平稳、无冲击噪音，负荷运行传动效率达标。
5. 选矿分级工艺标准：按照磨矿分级工艺验收规范，正常工况下设备无明显溢流跑粗、沉砂夹细现象，物料分级合格率满足选矿工艺设计要求，返砂量稳定无频繁堵塞。
6. 补充判定依据：设备出厂合格证、型式检测报告、设计图纸、购销合同技术参数、安装验收记录、生产运维台账，作为非标定制机型、老旧设备的补充鉴定依据。
结合螺旋分级机重载耐磨、工况恶劣、故障隐蔽、工艺关联性强的设备特性，采用静态精密勘验+无损检测+空载负载试验+工艺性能实测+拆解核验+溯源评审多维一体化鉴定方法，精准区分先天制造缺陷与后天使用故障：
1. 整机静态勘验法：全覆盖目视检查+工具实测，核查槽体、机架、主轴、螺旋叶片外观状态，排查结构变形、开裂、磨损、锈蚀、焊缝缺陷、密封破损等显性质量问题，初步判定设备基础状态。
2. 精密尺寸与材质检测法：采用测厚仪、直线度检测仪、精密卡尺、水平仪，实测主轴壁厚、直线度、叶片厚度、螺距尺寸、设备水平度、装配间隙，比对标准阈值，排查用材减配、加工精度不足、装配偏差等先天制造缺陷。
3. 焊缝无损探伤法：对主轴焊缝、叶片焊接位置、机架关键焊缝开展无损检测，精准排查内部裂纹、夹渣、未焊透等隐性焊接缺陷，判定焊接工艺合规性。
4. 空载与负载工况试验法：先开展设备空载连续试运行，检测传动稳定性、振动噪音、轴承温升；再模拟现场额定工况开展负载生产试验，实测设备分级精度、处理量、返砂效果、溢流状态，复现跑粗、夹细、堵塞、振动等故障现象，量化设备性能缺陷。
5. 针对性拆解核验法：针对异响、卡顿、进砂、渗漏等故障点位，拆解传动系统、密封组件、轴头结构，核查内部磨损、配件老化、结构缺陷，精准定位故障核心诱因。
6. 全维度溯源分析法：整合设备出厂资料、安装记录、选矿工况、给料参数、运维台账、故障记录，结合实测数据，精准区分出厂制造缺陷、安装装配不当、工况超载、给料不均、维保缺失、自然老化六大成因，科学界定质量责任。
螺旋分级机质量鉴定执行闭环标准化作业流程，全程合规可追溯、数据可复核，适配设备验收、故障溯源、纠纷仲裁、安全评估、资产处置全场景，具体流程如下：
1. 委托受理与资料初审：接收矿山企业、设备厂家、工程施工方、监管及司法部门鉴定委托，明确鉴定需求、设备型号、故障现象与生产工况；初审设备设计图纸、出厂资质、检测报告、安装验收资料、生产运维台账，确认资料完整、符合鉴定条件后签订委托协议。
2. 定制专项鉴定方案：依据矿山机械相关标准与螺旋分级机技术规范，结合设备故障特征与选矿工况，定制专属鉴定方案，明确结构检测、无损探伤、空载负载试验、分级性能核验、密封检测等核心项目，确定合格判定阈值，校准全部检测仪器。
3. 现场静态全覆盖勘查：抵达生产现场，完成设备主体结构、螺旋总成、焊接工艺、传动系统、密封防护、安全装置的静态全面检测，实测精密尺寸、装配精度，记录设备现存缺陷、装配问题与硬件损耗状态。
4. 动态工况试验与专项核验：开展设备空载试运行、额定负载连续工况试验，实测振动、温升、转速、分级精度、处理能力等核心参数，完整复现设备故障；对异常参数、缺陷点位重复复检，针对性拆解核验核心部件，全程留存检测数据、试验影像、工艺台账。
5. 数据汇总与专家评审：整合全部无损检测、结构实测、动态性能、工艺参数、资料溯源数据，对照行业标准逐项判定设备合格性；组织矿山机械、选矿设备检测领域专家开展综合评审，分析缺陷成因、故障等级、生产影响与责任归属，形成初步鉴定结论。
6. 报告编制与正式出具：编制标准化《螺旋分级机质量鉴定报告》，详实载明鉴定依据、设备信息、检测数据、现存质量问题、故障成因、责任划分及专项整改方案，经多级审核、专家签字、资质盖章后交付委托方，可作为设备验收、纠纷仲裁、追责理赔、设备整改的合法依据。
7. 异议复核与资料归档：受理委托方合理异议复核申请，按需开展二次检测与结论修正；所有鉴定资料、检测数据、影像记录、报告原件统一归档留存，实现全程可追溯，完成鉴定闭环管理。
案例一：全新螺旋分级机分级精度差、溢流跑粗质量纠纷鉴定
某砂石骨料企业采购一台全新高堰式双螺旋分级机，配套球磨机开展矿石磨矿分级生产。设备投用后长期出现溢流跑粗严重、沉砂夹细过多、物料分级合格率偏低问题，无法满足成品粒度标准，导致生产线良品率下降、原料浪费严重。企业判定设备存在出厂质量缺陷，设备厂家辩称是企业给料量过大、工况调节不当导致，双方产生质量纠纷，委托第三方开展质量鉴定。
鉴定团队依据螺旋分级机行业技术规范开展全维度检测：一是实测设备螺旋叶片螺距偏差超标、叶片平整度不足，出厂加工精度不达标，矿浆沉降紊乱，细颗粒无法充分分离；二是螺旋转速设计参数虚标，实际额定转速低于标称值，搅拌分级效率不足；三是叶片未做耐磨强化处理，出厂存在轻微薄厚不均，运行过程中物料扰动不均；四是核查企业生产工况、给料参数、水流控制均符合工艺规范，完全排除使用端操作与工况问题。
鉴定结论明确：该螺旋分级机存在出厂加工精度不达标、结构参数虚标、工艺配置缺陷等先天性制造质量问题，是导致分级精度不足、溢流跑粗、沉砂夹细的直接原因。依据鉴定报告，厂家承担全部违约责任，免费优化设备结构、校正叶片精度、校准运行参数，并赔偿企业生产损失，顺利化解质量
案例二：在用螺旋分级机振动异响、轴头进砂卡顿故障溯源鉴定
某金属矿山一台沉没式螺旋分级机运行10个月后，频繁出现设备剧烈振动、运行异响、下部轴头进砂卡顿、间歇性停机故障，多次更换密封件、清理矿浆、紧固螺栓后故障仍反复出现。厂家认为是企业长期超负荷运行、日常维保缺失导致设备损耗，企业怀疑设备密封结构、主轴装配存在出厂质量缺陷，双方争议较大，申请第三方质量鉴定。
经全面检测溯源分析：一是设备出厂下部密封结构设计简陋，密封填料规格不达标、防护层级不足，无法抵御矿浆高压渗透，属于先天结构设计缺陷，长期运行必然出现进砂卡顿问题；二是主轴出厂装配同轴度偏差超标，运行偏心引发设备振动、异响；三是企业存在偶尔短时超负荷给料、润滑保养不及时的轻微使用瑕疵，加速设备故障恶化；四是设备螺旋叶片、传动齿轮主体结构无重大制造缺陷。
最终鉴定结论：设备故障主要由出厂密封结构缺陷、装配精度不达标导致，企业使用运维不当为次要诱因，双方按主次责任划分损失。鉴定团队同步出具整改方案，优化多级密封防护结构、校正主轴同轴度、规范运维周期，整改后设备运行平稳，卡顿、振动、进砂故障彻底消除。
结合大量鉴定实操案例，当前螺旋分级机质量问题主要分为出厂先天制造缺陷、安装装配问题、工况适配与操作问题、后期运维老化问题四大类，是质量鉴定的核心排查重点：
1. 出厂先天制造质量缺陷：中空主轴材质劣质、壁厚减薄，结构抗疲劳强度不足，易弯曲断轴；螺旋叶片厚度不够、无耐磨处理、螺距精度偏差大，磨损快、分级紊乱；关键焊缝未探伤，存在夹渣、裂纹隐患，重载易开裂；传动齿轮、轴承、减速机低配劣质，承载能力不足、温升异响严重；下部密封结构简化、防护缺失，极易进砂渗漏；设备处理量、转速参数虚标，实际分级性能与标称差距大。
2. 安装装配类问题：设备机架安装不水平、地脚固定不牢，运行振动剧烈；主轴装配同轴度偏差超标，偏心运转引发异响、卡顿；螺旋叶片装配错位、间隙不均，物料搅拌不充分；传动齿轮啮合间隙失调，运行冲击噪音大；密封件装配不规范，预留渗漏隐患。
3. 工况与操作适配问题：给料量忽大忽小、负荷波动频繁，导致返砂失衡、设备过载；矿浆浓度过高、泥沙杂质过多，加剧叶片磨损与堵塞；转速调节不当，过快引发水流紊乱、过慢分级不充分；长期超负荷运行，超出设备设计承载工况。
4. 后期运维老化问题：未定期清理槽体沉积矿浆，物料堆积固化引发设备卡死；润滑不及时、润滑油变质缺失，导致齿轮、轴承过热磨损；密封件老化破损未及时更换，轴头持续进砂磨损；螺栓、支架长期振动松动，引发结构偏移、运行不稳；未定期校准运行参数，分级精度持续衰减。
螺旋分级机作为矿山磨矿、砂石生产的核心分级装备，其制造质量、装配精度、结构稳定性、分级性能直接决定选矿产品品质、生产线产能与企业生产效益。当前行业普遍存在用材减配、工艺简化、配件低配、参数虚标、结构设计缺陷等出厂质量乱象，叠加现场安装不规范、生产工况波动、运维管理缺失等问题，导致设备故障高发、分级性能不达标、质量纠纷频发，严重制约矿山企业精细化、稳定化生产。
标准化的螺旋分级机质量鉴定，依托矿山机械权威规范与选矿工艺标准，通过静态勘验、精密检测、动态工况复现、拆解核验、溯源评审的系统化技术手段，可精准区分先天制造质量缺陷与后天使用损耗，清晰界定各方质量责任。在矿山行业质量管控、安全生产管控日趋严格的发展趋势下，专业化质量鉴定将持续规范矿山设备制造与应用市场秩序，有效化解行业质量纠纷、规避设备运行安全风险，为矿山生产线高效、稳定、合规运行提供坚实的技术保障。
