塑料颗粒设备质量鉴定_塑料颗粒设备常见质量问题

塑料颗粒设备作为废旧塑料回收再生的核心装备，通过破碎、清洗、熔融、挤出、切粒等工序，将塑料废弃物转化为可再利用的颗粒原料，在循环经济中发挥着关键作用。其质量直接决定再生颗粒的纯度、均匀度及生产效率，若设备存在缺陷，可能导致颗粒杂质超标、能耗激增甚至生产安全事故。专业的质量鉴定能精准识别设备问题，为设备选型、生产优化、纠纷解决提供科学依据，是推动再生塑料行业规范化发展的重要支撑。

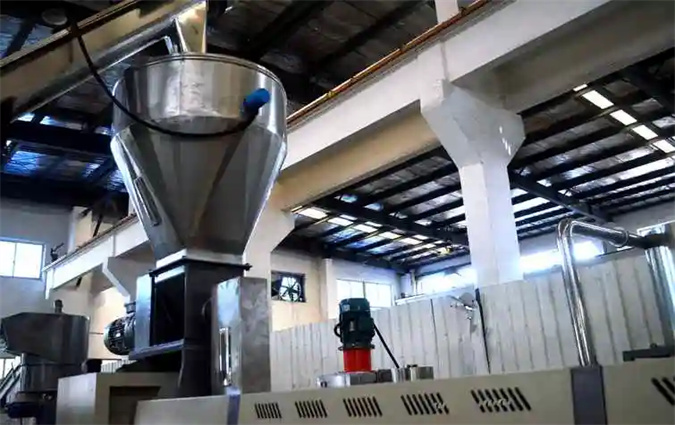

鉴定背景

我国每年产生的废旧塑料超 6000 万吨，再生塑料市场规模逐年扩大，2024 年突破 2000 亿元，带动塑料颗粒设备需求激增，年出货量超 5 万台。但行业调研显示，约 35% 的设备存在质量问题，其中颗粒杂质超标（占比 30%）、挤出稳定性差（25%）、能耗过高（20%）是主要故障类型。这些问题导致的直接后果包括：再生颗粒品级下降（从一级品降为三级品，价格差可达 5000 元 / 吨）、单位能耗增加 20%-30%、设备故障率提升，部分企业因颗粒质量不达标面临订单违约。

当前市场存在诸多质量乱象：中小厂商为降低成本，采用普通钢材（而非 304 不锈钢）制作料筒，导致设备腐蚀加速；简化过滤系统（如滤网目数不足 80 目），造成颗粒杂质过多；电机功率虚标（标称 55kW 实际仅 45kW），导致产能不足。此外，废旧塑料种类复杂（如 PE、PP、PET 混合），对设备适应性要求高，通用设备难以满足精细化生产需求，进一步加剧质量争议。在此背景下，塑料颗粒设备质量鉴定成为保障再生塑料品质、提升行业竞争力的必要环节。

鉴定范围

塑料颗粒设备质量鉴定需覆盖从原料处理到成品产出的全流程关键环节，主要包括：

（一）破碎清洗系统

破碎设备：评估破碎机刀片材质（高碳钢或合金钢，硬度≥HRC55）、转速稳定性（波动≤±5%）、破碎粒度均匀性（偏差≤2mm）；检查筛网孔径（根据颗粒需求，通常 8-20mm）、机体振动幅度（≤0.1mm），防止物料过度粉碎或堵塞。

清洗装置：检测清洗槽材质（304 不锈钢，厚度≥3mm）、搅拌强度（确保物料充分浸润）、脱水效果（物料含水率≤5%）；评估漂洗槽药剂浓度控制（如 NaOH 溶液浓度 1%-3%，偏差≤±0.2%）。

（二）挤出造粒系统

挤出机：核心部件包括螺杆（材质 38CrMoAlA，表面氮化处理，硬度≥HV850）、机筒（耐磨合金铸铁，工作温度≤300℃），需检测螺杆转速（100-300r/min，控制精度 ±2r/min）、机筒加热段温度均匀性（偏差≤±5℃）、熔体压力稳定性（波动≤±0.5MPa）。

模头与切粒机：检查模头孔径（2-6mm，偏差≤0.1mm）、加热温度控制（与机筒温差≤10℃）；评估切粒机刀片锋利度（无卷边）、切粒速度与挤出速度匹配性（颗粒长度偏差≤0.5mm）、水循环冷却效果（颗粒冷却至室温时间≤30s）。

（三）辅助与控制系统

过滤与分离装置：检测滤网过滤精度（≥80 目，杂质截留率≥95%）、换网装置便捷性（停机换网时间≤10 分钟）；评估真空排气系统（真空度≥-0.09MPa，脱挥效率≥90%）。

电气与自控系统：检查主电机功率（与标称值偏差≤±5%）、变频调速精度（±1%）；评估 PLC 控制系统（温度、压力、转速参数实时监控，数据记录保存≥3 个月）、报警装置（超温、超压时响应时间≤2s）。

环保与安全设备：检测废气处理装置（活性炭吸附效率≥90%）、噪声水平（≤85dB）、急停按钮（响应时间≤0.5s）。

（四）性能指标

产品质量：再生颗粒的熔融指数（与标准值偏差≤±0.5g/10min）、杂质含量（≤0.1%）、色泽均匀度（色差 ΔE≤3）、密度偏差（≤±0.02g/cm³）。

生产效率：设备产能（与设计值偏差≤±5%）、单位能耗（≤0.5kW・h/kg 颗粒）、连续运行稳定性（8 小时无故障）。

鉴定标准

（一）国家标准

《塑料机械通用技术条件》（GB/T 21501-2008）：规定设备的噪声、振动、安全防护等通用要求，如旋转部件防护罩安全距离≥50mm。

《再生塑料颗粒》（GB/T 39560.2-2020）：明确再生塑料颗粒的分类、技术要求（如杂质含量、熔融质量流动速率），间接指导设备性能评估。

《挤出机》（GB/T 12783-2000）：规范挤出机的主要参数（如螺杆直径、长径比）、性能指标（如空载功率消耗）。

（二）行业与团体标准

《废旧塑料再生造粒生产线 技术条件》（QB/T 5548-2020）：规定生产线的组成、技术要求（如造粒合格率≥95%）、试验方法。

《塑料挤出机能耗等级》（T/CPPIA 4-2020）：划分挤出机能耗等级（1 级为节能，3 级为耗能），用于评估设备能耗指标。

（三）设备与材料标准

《不锈钢冷轧钢板和钢带》（GB/T 3280-2015）：要求与物料接触的不锈钢部件（如料筒、清洗槽）耐腐蚀性能达标。

《塑料机械用螺杆和机筒》（JB/T 8061-2008）：明确螺杆机筒的材质、加工精度（如螺杆直线度≤0.1mm/m）。

鉴定方法

（一）资料审查与外观检查

资料核查：收集设备出厂合格证、技术参数表（螺杆转速、电机功率）、材质证明（螺杆、机筒材质报告）、能耗测试报告、运行记录（近 1 个月颗粒质量检测数据）。重点核查：关键部件型号与设计是否一致（如滤网目数）、设备参数是否符合生产需求（如产能与原料处理量匹配）。

外观检测：目视检查设备锈蚀（不锈钢部件无点蚀）、连接部位密封性（无物料泄漏痕迹）；用卡尺测量螺杆直径、机筒壁厚（与设计值偏差≤±1%）；检查安全防护罩（牢固度、警示标识）。

（二）性能与参数测试

生产运行测试：

连续生产 4 小时，每小时取样检测颗粒质量：熔融指数（按 GB/T 3682-2000 测试）、杂质含量（称量法，筛网过滤后残留物）、长度偏差（随机取 50 粒，用卡尺测量）。

记录设备产能（总产出 / 运行时间）、实际能耗（电能表计量），计算单位能耗（与设计值对比）。

监测挤出机各段温度（红外测温仪）、熔体压力（压力传感器），波动值应≤标准限值。

关键部件检测：

螺杆磨损检测：停机后测量螺杆直径（磨损量≤0.2mm 为合格）、表面光洁度（Ra≤1.6μm）。

过滤效果测试：收集滤网截留杂质，计算截留率（应≥95%）。

电机性能：用功率计测实际输出功率（与标称值偏差≤±5%）、空载电流（≤额定电流的 30%）。

（三）电气与安全测试

电气系统：用万用表测绝缘电阻（动力回路≥1MΩ，控制回路≥0.5MΩ）；接地电阻测试仪测接地电阻（≤4Ω）。

安全功能：测试急停按钮（设备应立即停机，重启需复位）、超温报警（温度超设定值 10℃时报警并停机）。

鉴定流程

委托受理：接收再生塑料企业、设备厂商、市场监管部门等委托，明确鉴定目的（设备验收、质量争议、节能评估），签订协议并收集技术资料、故障描述（如 “颗粒杂质多”“产量不达标”）。

方案制定：根据设备类型（单螺杆 / 双螺杆挤出机、专用 / 通用设备）、争议焦点，确定检测项目（颗粒质量、能耗、关键部件磨损）、测试周期（连续生产 4 小时）、取样方法（颗粒样品数量≥3 组）。

现场检测：技术人员赴现场实施检测，记录设备运行参数、颗粒质量数据；拍摄设备缺陷（如料筒腐蚀、滤网破损）；拆解检查关键部件（如螺杆、滤网）；采集颗粒样品送实验室分析。

数据分析：对比检测数据与标准要求，分析质量问题成因（如 “杂质超标因滤网目数不足”“能耗高源于电机效率低”）。

报告出具：撰写《塑料颗粒设备质量鉴定报告》，内容包括设备概况、检测数据、问题分析、鉴定结论（如 “符合质量要求”“颗粒杂质超标”）及整改建议（更换 80 目滤网、维修加热系统），附检测图谱、颗粒样品照片。

异议处理：委托方有异议的，可申请复检（如重新测试熔融指数），鉴定机构在 10 个工作日内出具复核报告。

通过专业化的塑料颗粒设备质量鉴定，既能精准识别设备性能短板，帮助企业提升再生颗粒品质，也能推动设备制造商改进工艺，促进行业向高效、节能、环保方向发展，助力 “双碳” 目标下的循环经济建设。
