聚焦壳体开裂变形！工程机械车桥壳体质量鉴定核心指南

一、鉴定背景

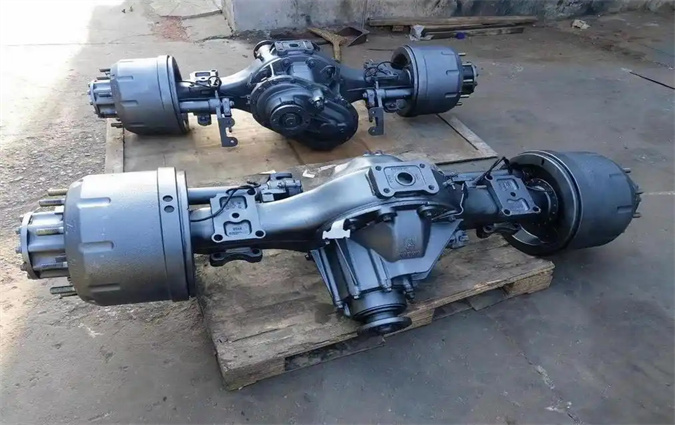

工程机械车桥作为装载机、挖掘机、压路机、推土机等重载设备的核心承载与传动部件，是连接车架与车轮的关键结构，直接承担设备整机载荷、行驶冲击、扭转剪切及制动应力，其结构强度、稳定性与耐久性直接决定工程机械的作业安全性、使用寿命与施工效率。而车桥壳体作为车桥总成的主体支撑结构，起到容纳传动部件、密封润滑系统、承载整机负荷的核心作用，是保障车桥稳定运行的基础载体。

当前工程机械行业高速发展，市场设备保有量持续攀升，但车桥壳体质量问题频发，成为行业共性痛点。受部分生产企业原材料选材不达标、铸造及焊接工艺粗糙、热处理工艺把控缺失、出厂质量检测流于形式等因素影响，大量工程机械在正常作业、合规运维的工况下，频繁出现壳体开裂、焊缝渗漏、壳体变形、壁厚不均、轴颈磨损、漏油渗油等质量故障。相关缺陷不仅会引发车轮偏移、传动异响、制动失效等问题，造成设备停机、施工延误，增加高额运维成本，严重时还会导致车桥断裂、设备倾覆，引发重大安全生产事故。

与此同时，车桥壳体质量问题引发的供需纠纷、售后理赔、工程追责、司法仲裁案件逐年递增。由于壳体故障成因复杂，既有出厂设计、材料、工艺导致的固有质量缺陷，也有后期安装不当、超载作业、运维疏漏造成的使用故障，普通运维企业、设备方难以精准区分责任边界。在此背景下，标准化、专业化的车桥壳体质量鉴定工作应运而生，通过科学技术手段溯源缺陷根源、界定质量责任，既能有效化解行业纠纷、保障各方合法权益，也能倒逼生产企业优化生产工艺、严控产品质量，规范工程机械配件市场秩序，为行业安全高质量发展筑牢技术根基。

二、鉴定范围

工程机械车桥壳体质量鉴定聚焦产品出厂质量符合性、结构缺陷溯源、故障成因判定，覆盖壳体原材料、外观工艺、结构尺寸、力学性能、焊接质量、密封性能、装配精度等全维度，全面排查铸造、加工、热处理、装配全流程质量隐患，具体鉴定范围如下：

1. 原材料与材质质量鉴定：检测车桥壳体基材材质成分、金相组织、热处理状态，核查原材料牌号、力学性能是否符合设计及国标要求，排查材质不纯、材料劣质、调质处理不到位、金相组织不均匀等基础性质量缺陷，杜绝因原材料不合格导致的壳体强度不足、易疲劳断裂等问题。

2. 外观与表面缺陷鉴定：核查壳体外表面、内腔、焊缝区域状态，排查铸造缩孔、砂眼、气孔、夹渣、裂纹、毛刺、磕碰划伤、锈蚀腐蚀等表观缺陷，同时检查壳体涂装、防锈处理工艺质量，判定是否存在出厂工艺疏漏问题。

3. 几何尺寸与形位公差鉴定：精准检测壳体整体壁厚、总长、孔径、轴颈尺寸、安装面平面度、垂直度、同轴度等关键参数，核对设计图纸及标准公差要求，排查壁厚不均、尺寸偏差、形位超差、加工精度不足等工艺问题，规避因尺寸偏差导致的装配错位、受力不均、局部应力集中等隐患。

4. 焊接与连接质量鉴定：针对壳体拼接焊缝、支架焊缝、半轴套管焊缝等关键焊接部位，检测焊缝成型质量、焊透率、有无焊接裂纹、气孔、未焊透、夹渣、虚焊等缺陷，核查焊缝强度与密封性，判定焊接工艺是否合规，排查焊缝开裂、渗漏等高发故障根源。

5. 力学性能与耐久性能鉴定：通过专业试验检测壳体抗拉强度、硬度、冲击韧性、抗疲劳性能、抗变形能力，模拟重载、冲击、扭转等施工工况，验证壳体结构承载能力与耐久性能，排查强度不足、韧性不达标、易变形、易疲劳断裂等结构性质量问题。

6. 密封与装配质量鉴定：检测壳体结合面、螺纹孔、密封部位的密封性与装配精度，排查结合面变形、螺纹孔磨损、密封不严导致的漏油、渗油问题，同时核查壳体与轴承、半轴、减速器等部件的装配适配性，甄别装配工艺缺陷。

三、鉴定标准

本次质量鉴定严格遵循国家强制标准、行业专用标准及金属材料试验规范，所有检测项目、试验方法、数据判定、结论出具均有据可依，确保鉴定结果的专业性、客观性与法律效力，核心鉴定标准如下：

1. 车桥壳体专用试验标准：《汽车驱动桥壳台架试验方法》（GB/T 3891-2018），规范车桥壳体静态强度、疲劳耐久、冲击变形等台架试验方法与检测要求；《汽车驱动桥台架试验评价指标》（QC/T 534-1999），明确壳体试验合格判定标准，是壳体性能鉴定的核心行业依据；《汽车驱动桥壳强度可靠性测试》（QC/T 533-2021），细化壳体疲劳循环、冲击韧性、残余变形等关键指标限值。

2. 金属材料检测基础标准：《金属材料 拉伸试验 第1部分：室温试验方法》（GB/T 228.1），用于检测壳体基材抗拉、抗压强度；《金属材料 夏比摆锤冲击试验方法》（GB/T 229），判定壳体材料冲击韧性；《金属材料 弯曲试验方法》（GB/T 232），验证壳体结构抗弯曲变形能力，全面核查基材力学性能合规性。

3. 无损检测与工艺标准：依托特种设备无损检测相关规范，开展壳体裂纹、内部缺陷探伤检测；同时参照工程机械零部件铸造、焊接通用工艺标准，判定壳体铸造质量、焊缝成型质量、热处理工艺合规性。

4. 工况与安全判定标准：参考ISO 8608道路路面功率谱密度标准，模拟工程机械复杂施工工况，结合工程机械安全运行规范，判定壳体在重载、冲击、交变应力工况下的运行安全性，区分质量缺陷与正常工况损耗。

四、鉴定方法

结合工程机械车桥壳体的结构特性与故障特点，鉴定工作采用“表观勘验、尺寸校核、无损探伤、理化检测、台架试验、工况模拟”多维一体化鉴定方法，兼顾表观缺陷、内部隐患与整体性能，精准溯源质量问题、界定责任归属，具体方法如下：

1. 宏观表观勘验法：通过目视观察、放大镜辅助检查、手感核验等方式，全面排查车桥壳体表面、内腔、焊缝、安装面的表观缺陷，记录裂纹、砂眼、气孔、锈蚀、变形、焊缝开裂、漏油痕迹等故障现象，初步判定缺陷类型与分布位置，筛选显性质量问题。

2. 精密尺寸校核法：采用游标卡尺、千分尺、百分表、三坐标测量仪等精密设备，对壳体壁厚、孔径、轴颈、安装平面、同轴度、垂直度等关键尺寸参数进行精准测量，与设计图纸、标准公差参数比对，判定加工精度是否达标，排查尺寸超差、形位变形等工艺缺陷。

3. 无损探伤检测法：采用超声波探伤、磁粉探伤、渗透探伤等无损检测技术，对壳体基体及焊缝区域进行全方位检测，精准识别壳体内部隐藏裂纹、夹渣、分层、未焊透等肉眼无法观测的隐性缺陷，避免内部结构隐患漏判。

4. 理化性能分析法：抽取壳体基材试样，通过实验室理化试验，检测材料化学成分、金相组织、硬度、抗拉强度、冲击韧性等核心指标，核查原材料材质、热处理工艺是否符合标准，甄别材料劣质、热处理失效、金相组织异常等根本性质量问题。

5. 台架性能试验法：将送检壳体置于专用台架设备，按照国标及行标要求开展静态载荷试验、疲劳耐久试验、冲击变形试验，模拟10万次循环疲劳工况、满载4倍冲击载荷工况，检测壳体承载极限、残余变形量、抗疲劳能力，验证整体结构性能是否达标。

6. 工况模拟溯源法：结合设备实际施工工况、作业负荷、运维记录，还原设备运行状态，对比缺陷特征与故障规律，精准区分出厂固有质量缺陷（材质、工艺、设计问题）与后期超载作业、安装不当、运维不善等使用类故障，明确核心责任归属。

五、鉴定流程

工程机械车桥壳体质量鉴定遵循标准化、闭环式、全留痕的专业流程，全程规范严谨、数据可追溯，保障鉴定结果客观公正、具备法律效力，完整流程如下：

1. 委托受理与资料核验：接收企业、司法机构、仲裁机构、维保单位等委托方的鉴定申请，核实委托需求、设备型号、故障现象、争议焦点，收集设备出厂合格证、设计图纸、出厂检测报告、运维记录、作业工况记录等基础资料，核查资料完整性与鉴定可行性，确认无误后签订鉴定委托协议，明确鉴定范围、周期、权责。

2. 现场勘验与取样留存：专业鉴定团队抵达设备现场，对故障车桥壳体进行全方位勘验，记录设备运行状态、故障表现、安装环境、作业工况，通过拍照、录像固定现场证据；根据鉴定需求，对壳体本体、焊缝、基材进行规范取样，留存检测试样与原始数据，杜绝证据缺失。

3. 定制专项鉴定方案：结合现场勘验结果、故障特征及委托需求，针对性制定专项鉴定检测方案，明确外观检测、尺寸校核、无损探伤、理化试验、台架测试等具体检测项目、试验方法及判定标准，确保鉴定工作精准适配故障溯源需求。

4. 实验室专项检测试验：将现场采集的试样及送检部件送至专业实验室，严格按照国标、行标开展各项检测试验，获取壳体尺寸偏差、材质性能、缺陷分布、力学参数、耐久性能等精准量化检测数据，全程记录试验过程与原始数据。

5. 数据研判与故障溯源：整合现场勘验结果、实验室检测数据、设备运维及工况资料，对照标准参数逐一比对分析，排查缺陷产生诱因，精准区分设计缺陷、原材料缺陷、铸造焊接工艺缺陷、热处理工艺缺陷等出厂质量问题，以及后期使用、安装、运维不当导致的人为故障，明确质量问题核心成因与责任归属。

6. 报告编制与多级复核：梳理全部检测数据、勘验记录、溯源结论，编制正式质量鉴定报告，详细列明设备基本信息、鉴定依据、检测过程、缺陷问题、成因分析、合规性判定及专业技术意见，经过技术审核、专家评审、多级复核校对，确保报告数据准确、结论严谨。

7. 报告出具与资料归档：审核通过后出具具备法律效力的质量鉴定意见书，交付委托方；同时将所有委托资料、现场证据、检测数据、试验报告、审核记录等全部资料整理归档，长期留存备查，保障鉴定流程全程可追溯。
